源自丨中建三局二公司(ID:cscec-zj32)

看武汉绿地中心的数字化建造,揭开工业化带来高效率生产的神秘面纱!



数字化超五类风管生产线全长22米,平均班产量约2000平方米,能完成将整捆卷板由开卷、平整、压筋(增加强度)、精确位移、联合咬口、折弯等系列工序。所有加工工序均由电脑自动控制,仅由4人监控操作即可,比传统制作工艺提高工效15-20倍,所生产风管质量也有大幅的提高。

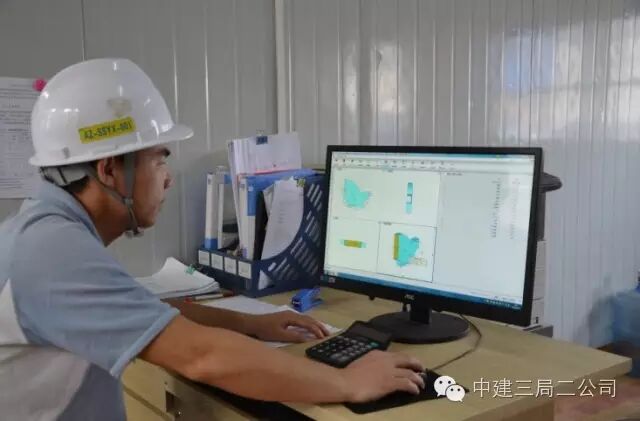

电脑排版放样

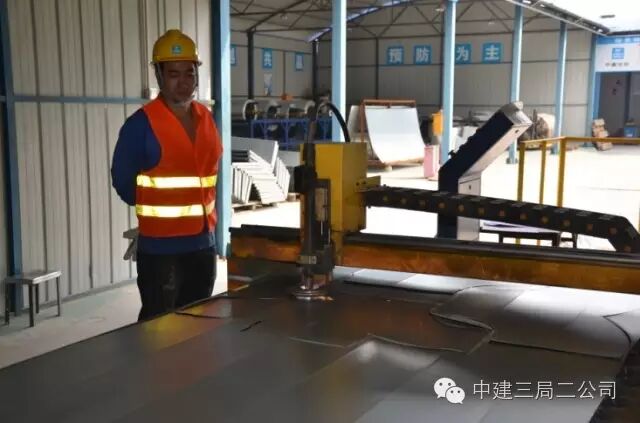

等离子下料切割

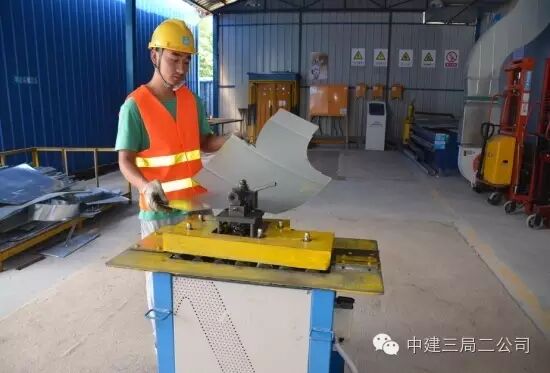

管件拉边咬口折方

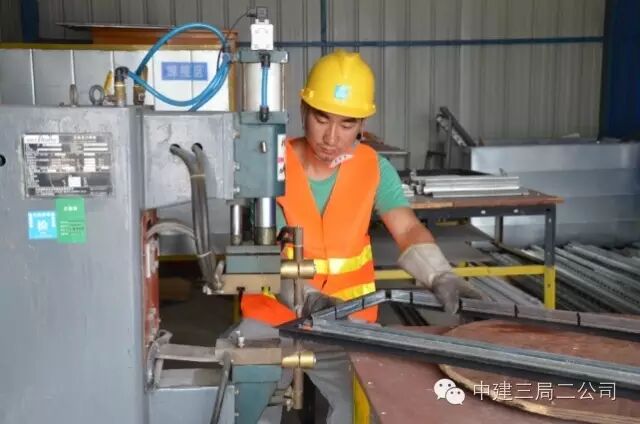

德国法兰对焊

除了风管可以流水线施工,节省人工,提高效率。更有技术含量的还是下面这个精密的“机器手”设备(精密焊接设备像灵活的大手,可以将两节管道焊接连接起来)。这个设备是进行成套生产的,包括坡口、相贯线、组对、焊接。跟小编一起看这套设备是如何先进的工作!

1、坡口设备:用于管道精密切断、坡口、断面,其无极变频调速刀盘使得切割速度精确可控,切割后可直接焊接,无毛刺,不变形,回转式冷切割,旋转刀片沿管道外围切割,端面100%垂直。

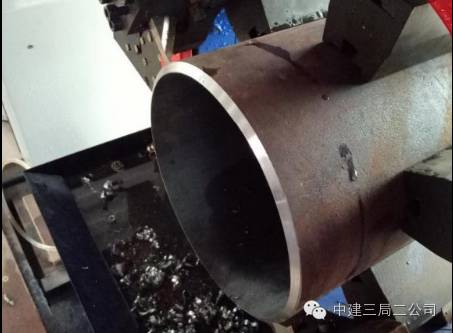

紧密切管坡口中心切出的管道光滑无毛刺

2、数控相贯线设备:用于各种圆管与圆管、圆管与球面、圆管与曲面连接并密封贯通,所以它被称做相贯线中心,结构紧凑、运行平稳、操作简便。生产效率高、劳动强度低,切割精度高,切割后的零件可直接进行焊接,保证工件连接贯通的焊缝误差<1mm。

管道相贯线设备圆管与圆管相连贯

3、组对设备:管道与管道或管件进行连接,是给下一步自动焊接做准备。组对设备中的装配机可横向移动,多长的管件都能组对;托管小车可以手动升降,多大的管件也能组对;主控制系统还能统一调控,只要一人操作就好,大大提高了工作效率。

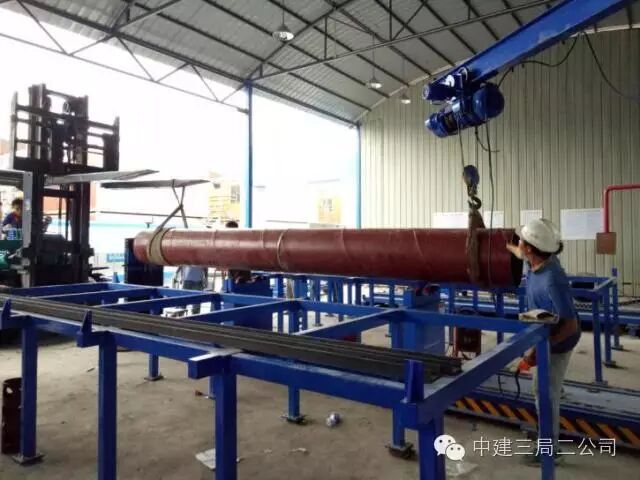

管道与管件组对中心

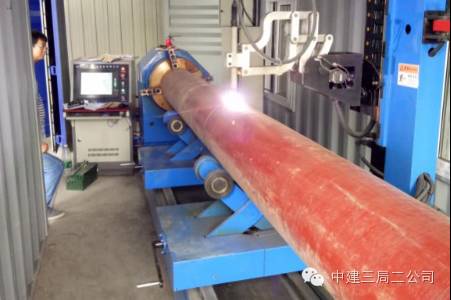

4、焊接设备:只要操作人员按下机器按钮,它就像一双灵巧的大手,无论是直管与直管,还是直管与锥型管、直管与法兰异型件等都能连接起来。又像飞针走线,细细的焊丝在“机器手”中成了连接的工具,巨大的钢管不一会就连成了需要的形状。优点是连接管道与法兰轻松快捷。多道焊缝焊接时可以连续焊接不知疲惫。还有PLC控制,通过人机界面设定进行焊枪自动微调,能够有效纠正焊缝跑偏及管子椭圆度问题。

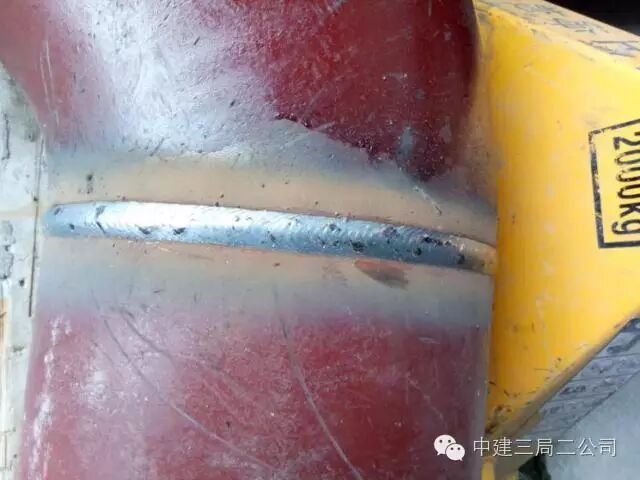

你看焊接出来的焊缝工整吧,还通过了检测呢

这就是中建三局二公司安装公司推行数字化建造,工业化安装的基础和保障。实现了机电数字化建造、工厂化预制、机械化装配。
