应Golf MK4改装车友要求,今天来一发Golf MK4专属的后杠DIY内容。


想起来,Swag这辆Golf MK4被车友问的最多的就是这个HS后杠DIY的制作方式了。

曾经有车友让我们把这东西量产,然后开售。其实这种DIY的东西,玩的其实也是个人定义上的小心思,量产的话,车主其实是不愿意的。不过每当有朋友问起来,他却也都会乐意分享。表示不知道这算是一个什么样的节奏,哈哈....

这次就尽可能详细的分享制作步骤吧,当时开始做后杠时的步骤我是有拍图片的,不过因为时间太久了,有小4年了吧,一时半会找不到那些图放在哪个文件夹里。
有兴趣的同学仔细阅读吧,尽量详细,尽量清晰。



HS后杠请自行准备,因为这辆车是09年1月出厂的,所以车子买回来的时候原车就已经是HS款后杠。
现在开始我们当时DIY这后杠时的制作步骤解析。
首先是要准备的配件和设备:
1. 2013年款帕萨特1.8T后杠下扰流一条,排气出口是单边双出的。
2. 切割工具(砂轮片切割机等,别指望用美工刀什么的切下扰流)
3. 太阳灯(装有高瓦数灯泡又没有任何隔热折板的灯具,一般汽车修理厂的喷漆师傅手里都会有,这东西要用来做下扰流的边缘修整)
4. 螺栓螺母组合,数量随你喜欢。(至于为什么不建议用自功螺丝,下面会说到。)
5. 修改过角度和吊马的排气尾段。(排气口造型随个人喜好,基本上你把后杠做好后,排气怎么装着合适,就交给专业的排气师傅吧。)


好,现在开始安装步骤。
1. 把后杠从车上拆下来,另外买的HS后杠的话请拆包装纸。
PS:HS后杠下边缘那三个格栅是不用全切掉的,就给排气嘴出来的地方切个口就行了。不要全切,不要全切,不要全切。不然你后扰流不好固定。

2. 把下扰流拿到HS杠上开始量位置,做记号,切掉多余的部分,修整边缘。
PS:其实13款帕萨特1.8T后杠下扰流整根的长度是比你要封住的HS后杠下扰流部分是长一些的。所以两边都要切,区别在于,排气嘴出来的那边相比另一端切的稍微多一点。

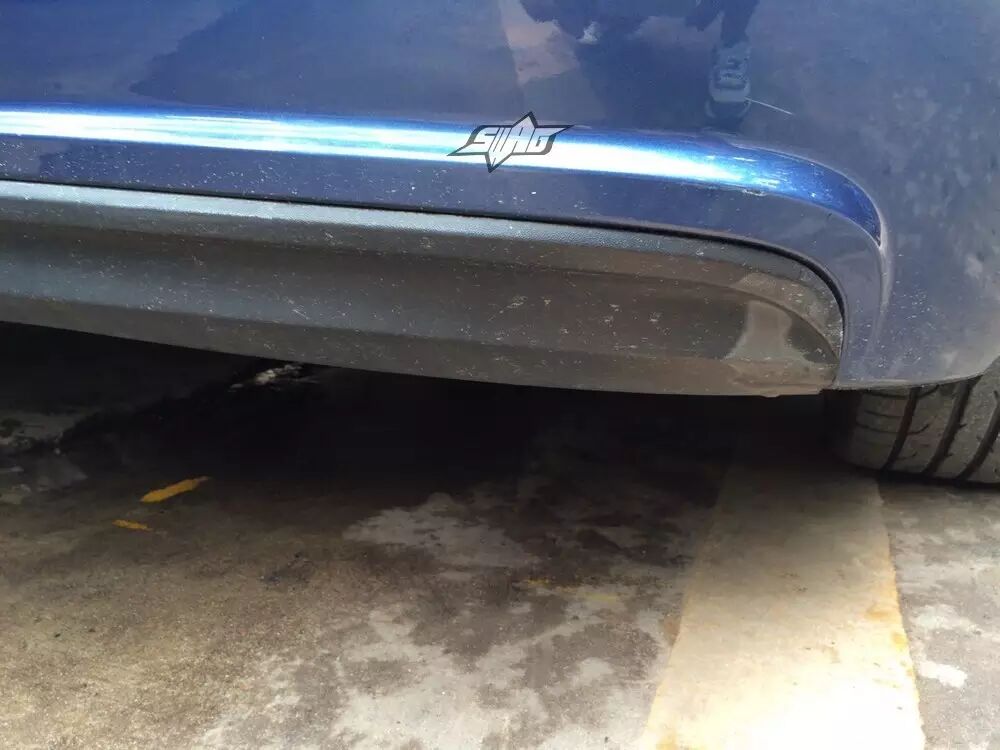

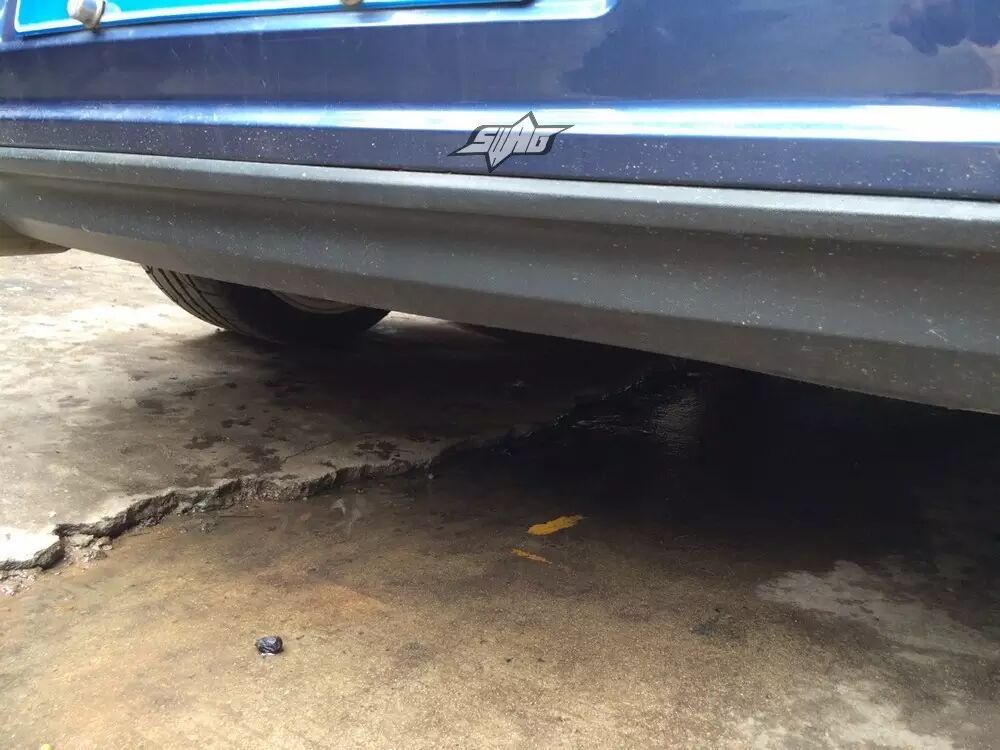

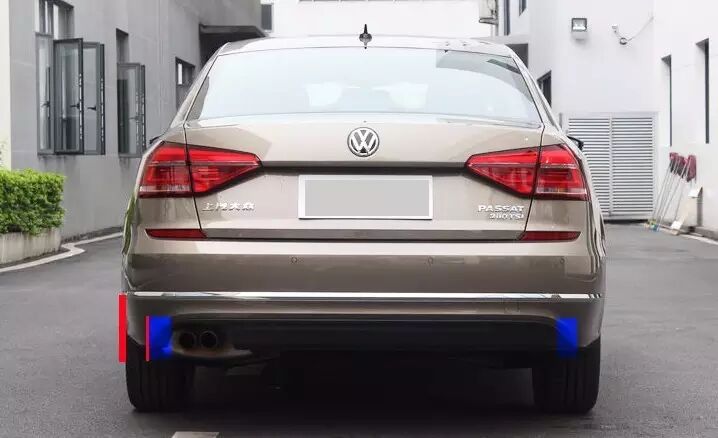

如下图所示,红色标记的部分是帕萨塔后杠边缘的宽度,那其实相比高四HS后杠的边缘来说是窄一些的,后杠的正侧两面的弧度也是不同的。也就是说,这个后杠下扰流要装到HS后杠上的话,要切,切蓝色标记的部分(实际切多少,各位量一下,咱这个就是个大概的示范)。各位可不要看到帕萨特
下扰流长度和HS后杠不一样,跑去切HS后杠喔,那你就玩大了。



3. 按照HS后杠下扰流结合位的弧度修整已经切好的下扰流边缘,使两个部件相互吻合,实现一体化视觉。

PS:这个时候你就要用到太阳灯,或者热风枪、风筒等任何有局部针对性的加热工具了,把下扰流的边缘软化,然后按照HS后杠与下扰流接合部位的弧线把下扰流调整到合适状态。咱当时是请钣金大师猫叔用手捏软化了的下扰流边缘,温度拿捏的看你手对温度的适应能力了,皮肤细腻的小心了,烫伤是很痛苦的。(靠谱的方法是带个师傅,你在旁边指导就好。)



4.固定后扰流。
这时候就要用到之前说的螺栓螺母组合了,至于前文提到为什么不建议用自攻螺丝,因为,后杠下扰流会兜到从车头进入通过车底传递过来的风,自攻螺丝可能会拉不住后扰流。(特别是对于移植过8T引擎,喜欢玩爆表追求极速的同学。)

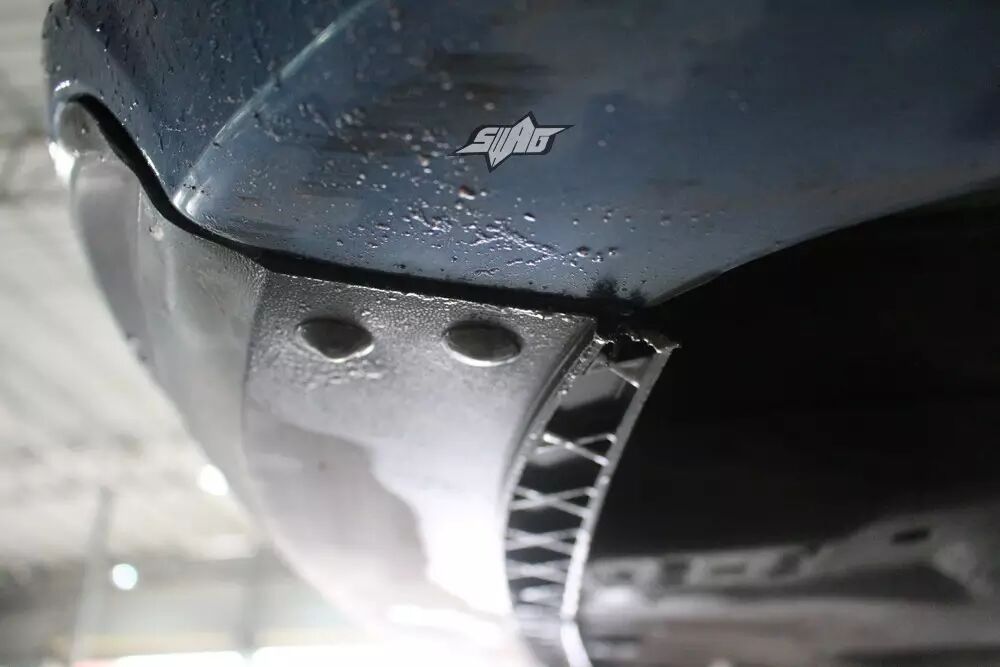

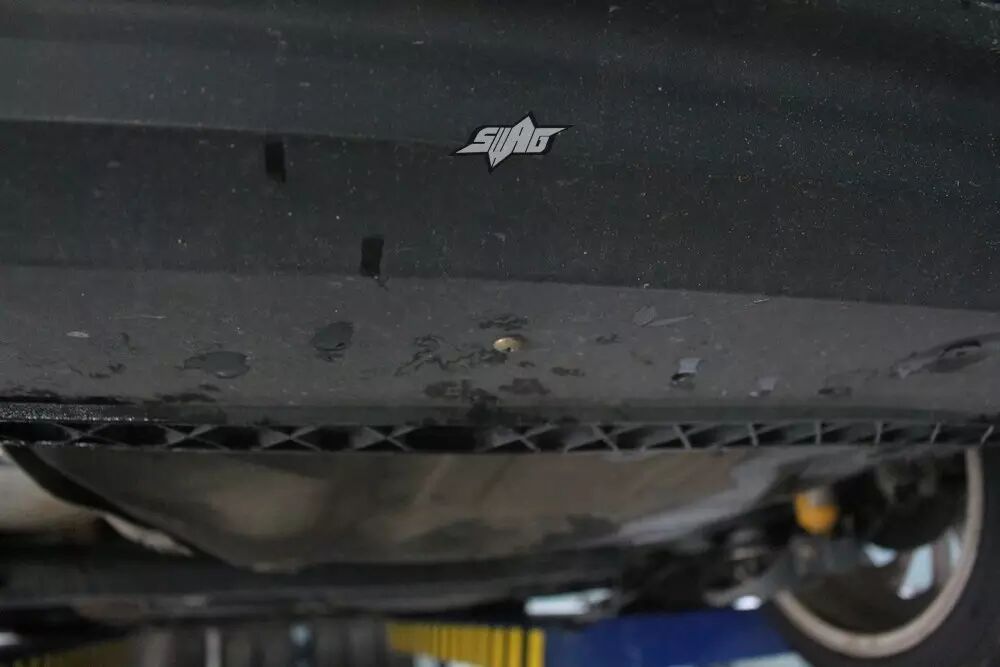

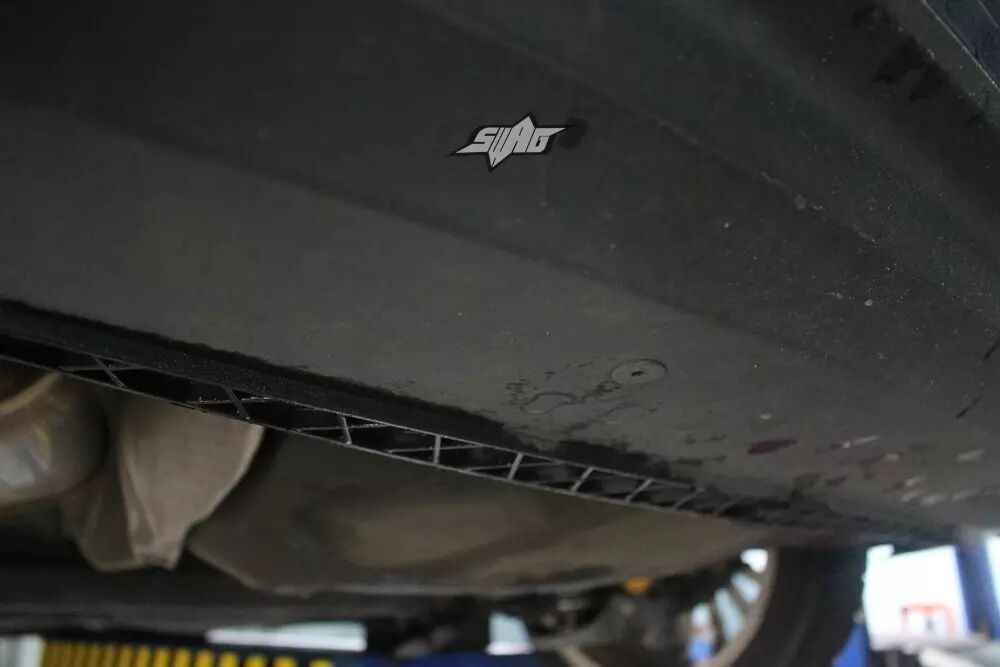

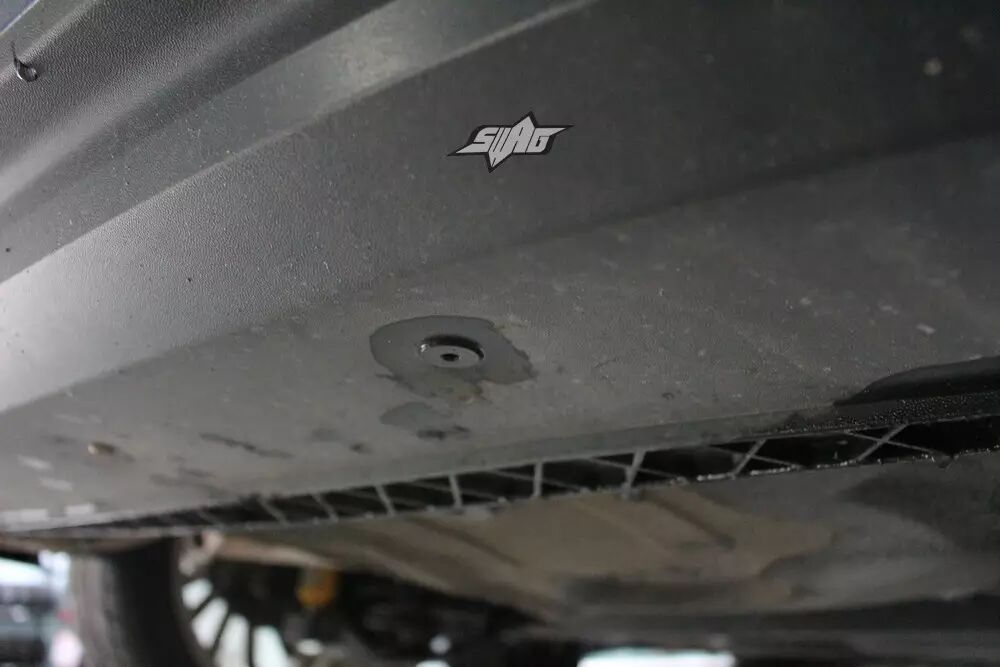

图例如下:


5. 安装尾段排气,调整尾鼓角度及吊马位置。
基本上你进行到这一步时就会发现,你原来的排气嘴距离后杠下扰流的排气嘴缺口还有那么一丢丢距离。

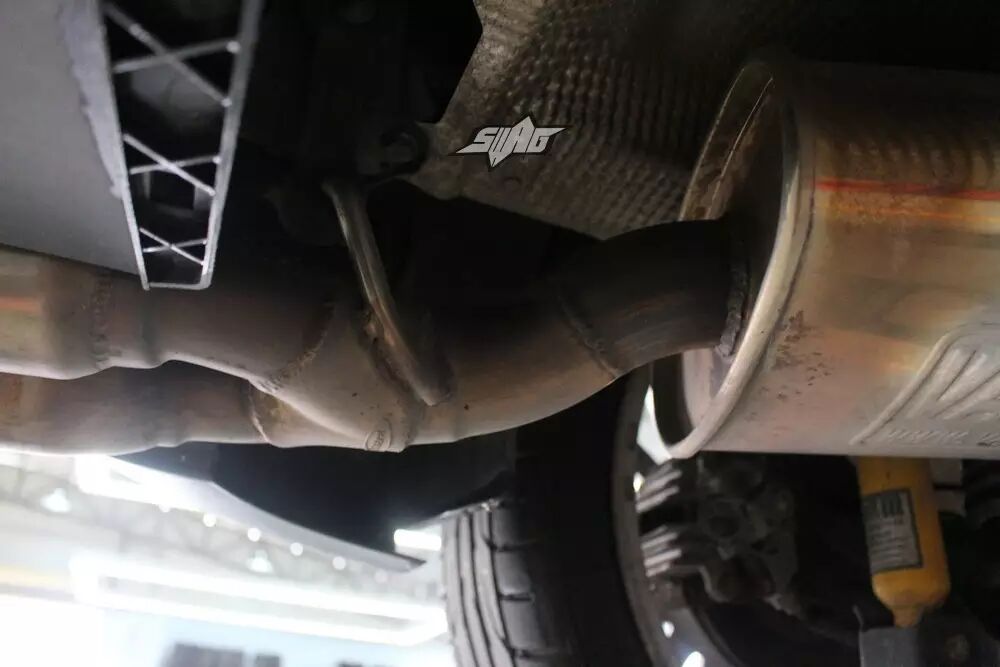

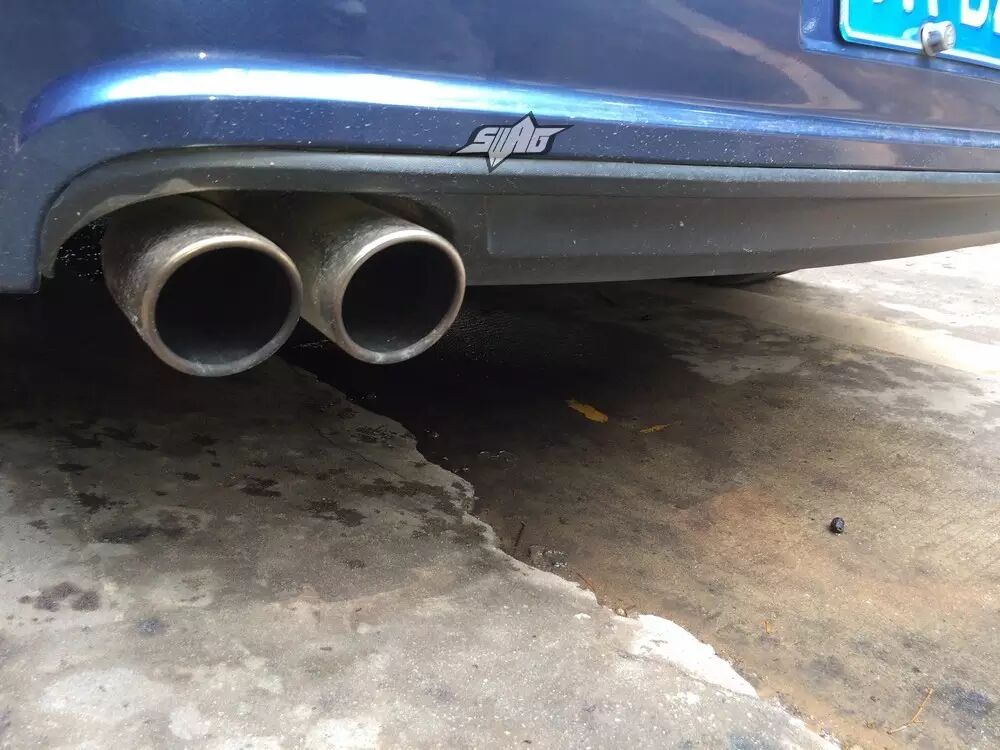

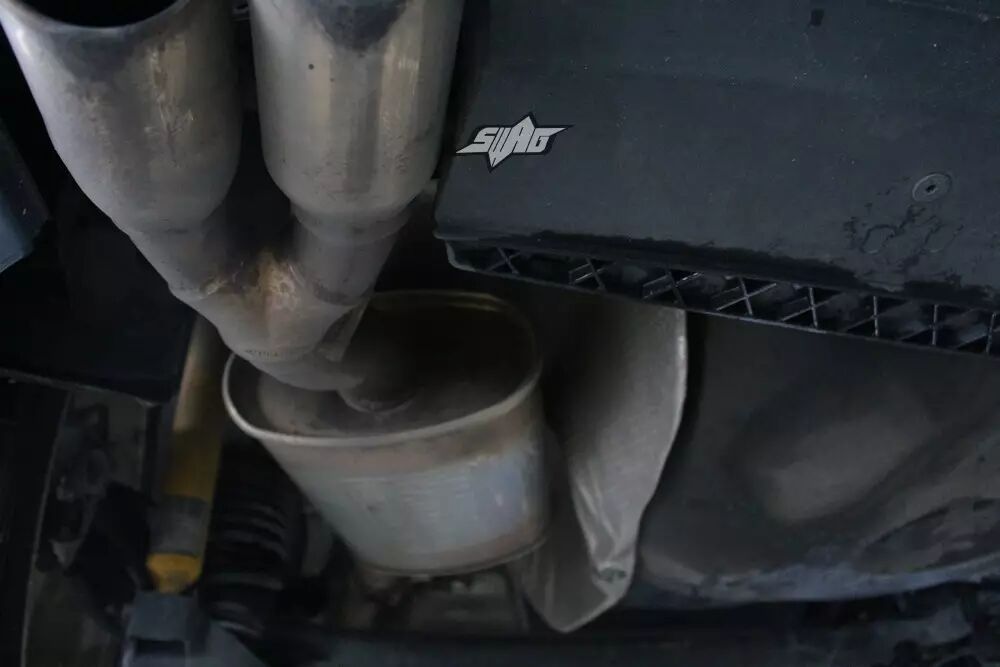

图省事的同学会做一个排气嘴的弯头,从尾鼓出来拐一下,让尾嘴从下扰流缺口出来。而我们不这么做的原因是那个接近90度的弯头会干扰排气的流畅性。所以是用中段接尾段的接口处做了一小段(约25MM)有一丢丢角度的管,只要你角度有一丢丢改变,经过一段距离后,末端的角度就很大了。那么尾鼓基本是相比原来的角度往左后轮侧斜置了约30度。然后,从尾鼓出来的尾嘴也是加了一小段有角度的作为角度上的进阶修正,反正就是进行与下扰流排气缺口相符的角度修正就可以了,不会影响排气的流畅性。
不过,这个工作等于重新做了整个尾段,有强迫症的同学可以走起。

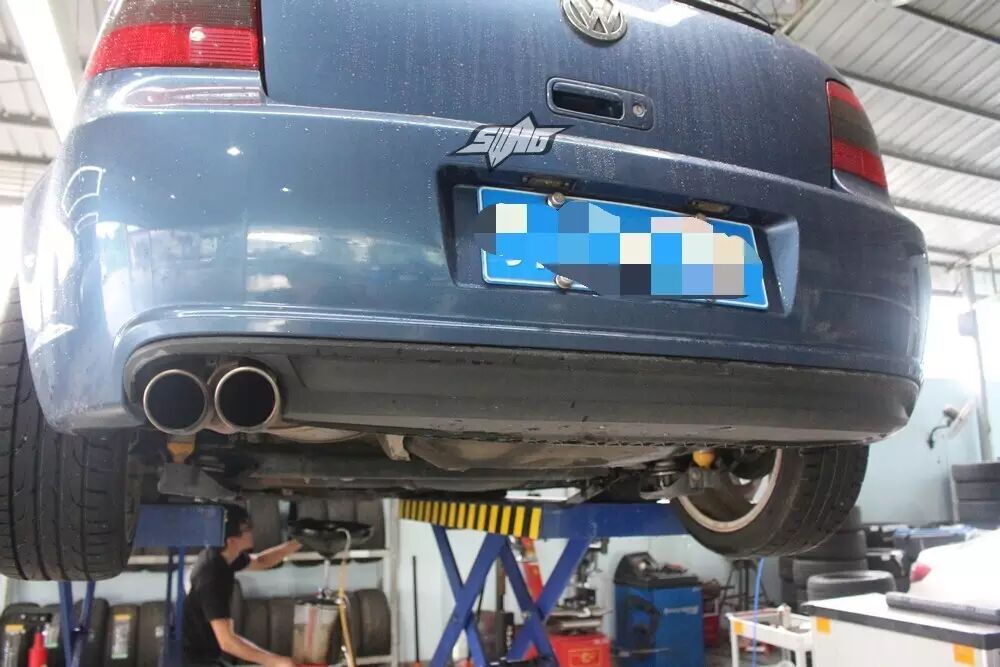

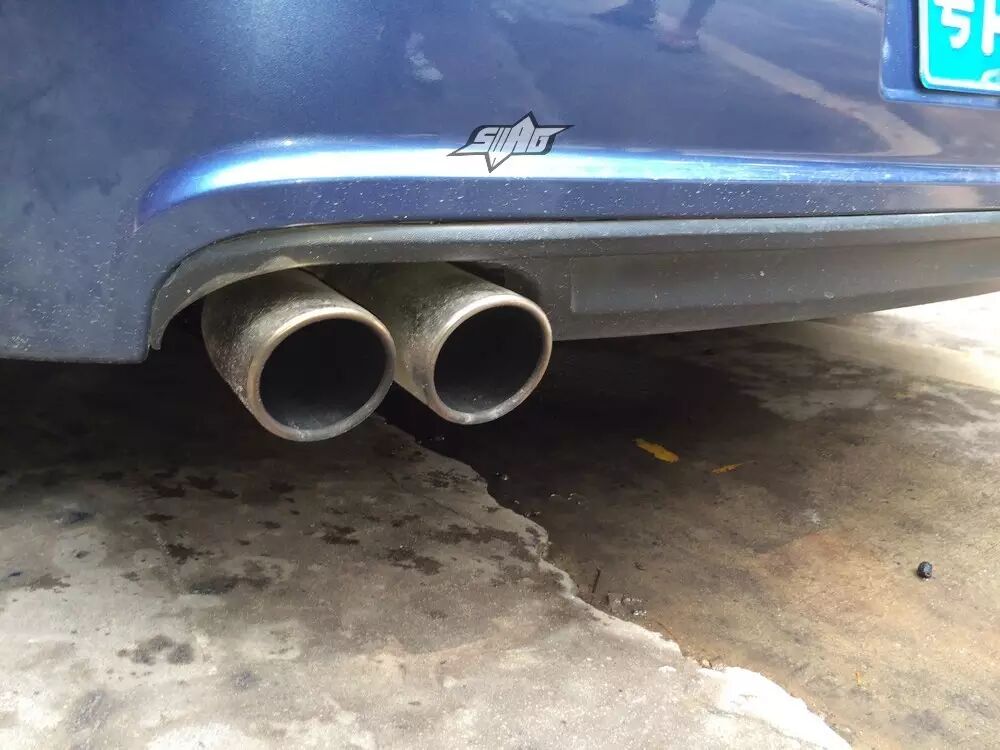

严格来说,用2013年款帕萨特1.8T后杠下扰流去封HS后杠这个创意,最先想出来的是车主的好友7-11。不排除这个想法是基于粤神抱爷,抱爷曾经做过10条双边单出带鲨鱼鳍造型下扰流的后杠(这10条是全国范围内仅有的,拥有这款的朋友可以各种得瑟)。

               抱爷车子这张照片是车王汇Peter拍的。


因为咱这辆不是四驱化高四的设置,做单边双出的话,很麻烦(前驱高四的备胎箱比四驱的深很多,单边双出/四出的排气尾鼓位置不好放,从左边接一根到右边的话,对排气性能稍微有影响)。
于是想出这个适用于前驱高四的后杠DIY方式,7-11做了小白鼠,制作了第一版,后来咱改良了他遇到的问题,出了第二版。看到大家都感兴趣,你们指望车主在微信里一个个的回复,不如咱直接分享出来,这些东西也不是什么高科技,不用藏着掖着的。希望能帮助到高四车友们美化自己的车子,也谢谢你们还在玩高四。
